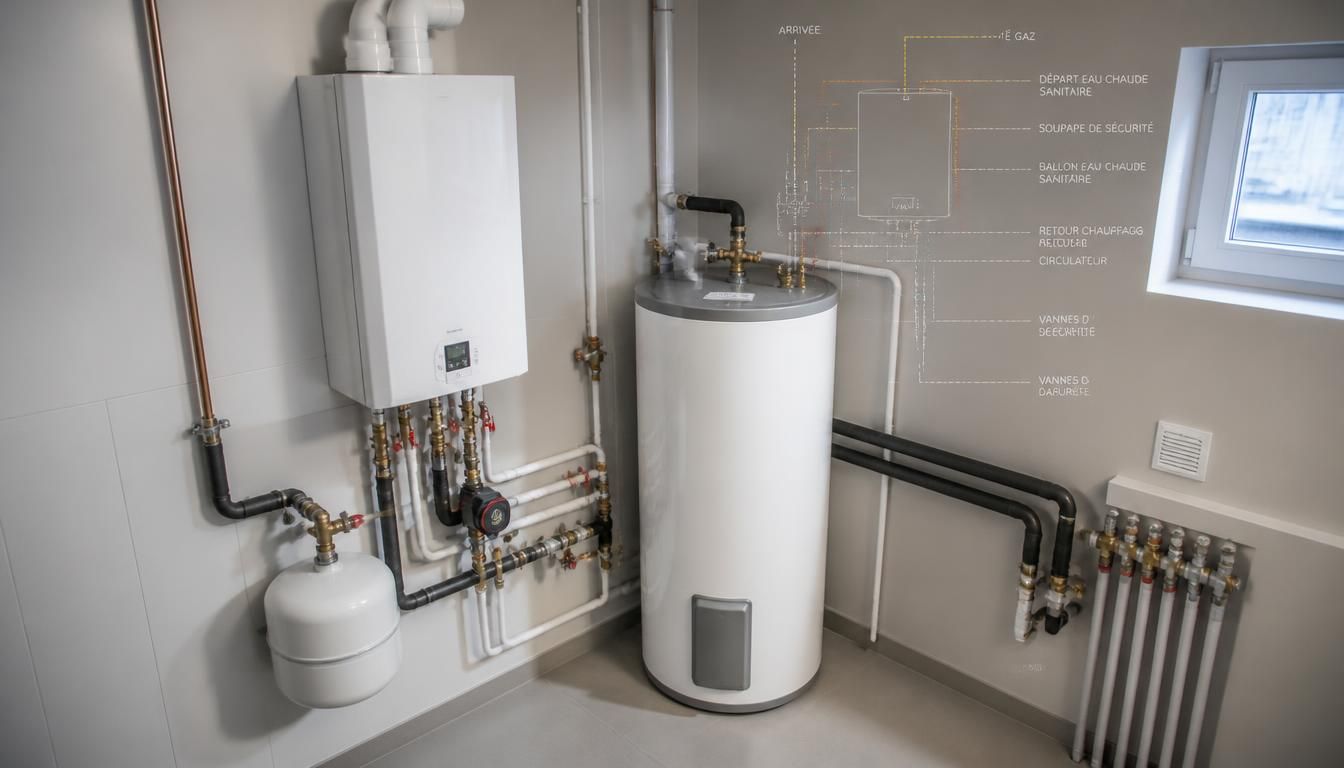

Schéma d’une chaudière gaz avec ballon d’eau chaude

Vous voulez comprendre comment une installation combine chauffage et confort quotidien sans vous perdre dans le jargon ? Le schéma d’une chaudière gaz avec ballon d’eau chaude représente simplement l’organisation des éléments qui produisent la chaleur, alimentent les radiateurs et stockent l’eau pour les usages sanitaires. Il permet de visualiser le parcours de l’eau, la logique du circuit et les organes qui sécurisent l’ensemble. En le lisant bien, vous saisissez vite pourquoi ce montage assure une température plus stable et un usage plus confortable, surtout quand plusieurs besoins se présentent dans la même journée.

Ce type d’ensemble associe une chaudière gaz et un ballon de stockage afin de séparer la production de chaleur et la disponibilité immédiate en eau chaude. Dans une maison, cela change tout au quotidien : douche, vaisselle, lavage des mains, puis retour au chauffage central sans à-coups. En pratique, le schéma d’une chaudière gaz avec ballon d’eau chaude aide à comprendre où circule l’eau, comment le réservoir se recharge et pourquoi la régulation joue un rôle essentiel. Si vous lisez ce guide pas à pas, vous verrez vite la logique de l’installation.

Comprendre le principe d’une chaudière gaz reliée à un ballon

Une chaudière gaz reliée à un ballon forme un système pensé pour produire du chauffage et de l’eau chaude sanitaire avec plus de souplesse qu’un appareil seul. La chaudière chauffe l’eau du réseau, tandis que le ballon sert de réservoir pour le stockage et la disponibilité immédiate. Dans ce fonctionnement, le gaz alimente la chaudière, puis la chaleur est transférée vers le circuit de chauffage ou vers le ballon selon la demande. C’est ce partage qui rend le système plus confortable au quotidien. Pour approfondir ce sujet, consultez notre guide sur siphon chaudiere.

On distingue facilement quatre cas de figure : chauffage seul, double service, ballon séparé et ballon intégré. Le chauffage seul alimente uniquement les émetteurs ; le double service produit aussi l’eau sanitaire ; le ballon séparé ajoute un réservoir distinct ; le ballon intégré compacte l’ensemble dans la chaudière. Dans tous les cas, la chaudière reste le cœur du fonctionnement, mais le ballon change la manière dont l’eau est disponible. Le schéma devient alors utile pour repérer chaque liaison entre chaudière, ballon et chauffage.

Le rôle du ballon dans le confort en eau chaude

Le ballon améliore le confort parce qu’il garde une réserve d’eau prête à l’emploi. Une chaudière seule peut répondre à la demande, mais un ballon limite les variations quand plusieurs robinets s’ouvrent en même temps. Dans une famille de quatre personnes, cela évite souvent les douches tièdes après un premier usage prolongé. Le réservoir joue donc un rôle de tampon entre la production et la consommation, ce qui rend le service sanitaire plus régulier et plus agréable.

Ce que montre un schéma de principe avant toute installation

Un schéma de principe montre les connexions essentielles avant l’installation réelle. Vous y voyez la chaudière, le ballon, les arrivées, les retours et les organes de commande. Cette lecture permet d’anticiper les liaisons hydrauliques, de comprendre la logique du chauffage central et de vérifier que l’eau circule dans le bon sens. Le dessin technique n’est pas là pour décorer : il sert à visualiser le système, à éviter les erreurs de raccordement et à préparer une pose cohérente.

Lire le raccordement hydraulique pas à pas

Le raccordement hydraulique d’une chaudière se lit en suivant le circuit depuis la production jusqu’au retour. L’échangeur reçoit la chaleur de la chaudière, puis le liquide chaud part vers le chauffage ou vers le ballon selon la voie ouverte par la vanne. Dans une installation bien pensée, chaque circuit possède sa fonction, et le schéma aide à repérer les zones de passage, les sécurités et les points de commande. Une chaudière bien raccordée travaille plus régulièrement et consomme mieux son énergie.

Pour lire ce raccordement, commencez par identifier la chaudière, puis suivez le départ, le retour et la dérivation vers le ballon. Ensuite, repérez l’échangeur, la vanne trois voies, la plaque de raccordement et la pompe. Vérifiez enfin le sens du liquide, car une inversion peut perturber le chauffage. Le tableau ci-dessous résume la différence entre un schéma simplifié et un schéma technique, utile pour ne pas confondre lecture rapide et lecture détaillée.

Dans le circuit, la chaudière chauffe l’eau, puis la pompe la fait circuler vers les émetteurs ou vers le ballon. La vanne choisit la voie, l’échangeur transfère la chaleur, et la plaque de raccordement rassemble les entrées utiles. Pour bien lire l’ensemble, gardez en tête cinq étapes simples : repérer la chaudière, suivre le départ, identifier la vanne, localiser l’échangeur et vérifier le retour. Avec cette méthode, le raccordement devient beaucoup plus lisible.

Suivre l’aller et le retour de l’eau dans l’installation

Le trajet de l’eau commence à la chaudière, qui chauffe le liquide avant son envoi dans le circuit. L’aller transporte la chaleur vers les radiateurs ou vers le ballon, puis le retour ramène l’eau refroidie vers la chaudière pour un nouveau cycle. Ce mouvement continu explique le rôle central du circuit fermé dans le chauffage. Quand vous suivez ce chemin sur un schéma, vous comprenez tout de suite où se fait la production et où se fait l’échange thermique. En complément, découvrez radiateur pour pac air eau.

Identifier les organes qui pilotent la circulation

Les organes de commande et de sécurité pilotent la circulation de l’eau dans le circuit. La vanne oriente le flux, l’échangeur transfère la chaleur, et la plaque de raccordement rassemble les connexions. La pompe maintient le débit, tandis que d’autres composants surveillent la pression et le bon fonctionnement. Sur une chaudière moderne, ces éléments travaillent ensemble pour éviter les surchauffes et garantir une circulation stable dans le chauffage comme dans le sanitaire. Pour aller plus loin, lisez chaudiere gaz ou pompe a chaleur.

Distinguer les configurations murales et au sol

Une chaudière murale convient souvent aux logements où l’espace manque, tandis qu’une chaudière au sol prend plus de place mais offre souvent une capacité supérieure. Le choix dépend de l’installation, de la pièce disponible et du niveau de double service recherché. Une chaudière murale s’intègre facilement dans une cuisine ou une buanderie, alors qu’une chaudière au sol accompagne mieux un local technique. Dans les deux cas, le gaz alimente l’appareil et le chauffage central reste la base du confort.

La différence entre ballon intégré et ballon séparé se voit surtout dans la capacité et dans l’encombrement. Une chaudière murale avec réservoir compact reste discrète, alors qu’une chaudière au sol avec ballon indépendant supporte souvent une demande plus forte. Pour choisir, regardez la pièce, la place au sol, le nombre d’usages simultanés et la capacité souhaitée. Le schéma aide à comprendre quelle installation correspond à quel besoin, sans se laisser tromper par la seule taille de l’appareil.

Quand une chaudière murale suffit

Une chaudière murale suffit souvent dans un appartement ou une maison avec peu d’espace. Elle s’installe facilement, occupe peu de place et répond bien à une consommation modérée d’eau chaude. Si votre besoin reste limité à une salle de bains et à un usage simple du chauffage, ce format peut être pertinent. L’appareil mural reste aussi plus discret dans une pièce technique, ce qui facilite l’organisation du logement. Vous pourriez également être intéressé par chaudiere gaz eau chaude.

Quand une chaudière au sol devient plus adaptée

Une chaudière au sol devient plus adaptée quand la demande augmente et que la capacité doit suivre. Dans une maison familiale avec plusieurs points d’eau, le double service prend tout son sens. Le réservoir peut être plus généreux, et l’installation supporte mieux les usages simultanés. Ce type d’appareil convient aussi quand la pièce technique permet un montage plus large et plus confortable pour l’entretien du chauffage.

Comparer production instantanée et stockage d’eau chaude

La production instantanée chauffe l’eau au moment de la demande, alors que le stockage l’anticipe dans un ballon. Une chaudière en mode instantané réagit vite, mais elle dépend fortement du débit demandé. Avec stockage, la chaudière prépare une réserve, puis le système délivre une eau chaude plus stable. Cette différence change le confort, surtout quand plusieurs personnes utilisent le sanitaire au même moment. Le choix dépend donc du rythme de vie et du nombre d’occupants.

Chaque système a ses avantages et ses limites. L’instantané limite l’encombrement, mais il peut montrer ses limites en cas de forte demande. Le stockage améliore la stabilité de température, mais il demande plus de place et un réservoir bien dimensionné. La chaudière avec ballon offre souvent un meilleur confort pour les usages simultanés, tandis que l’instantané séduit par sa simplicité. Dans les deux cas, la chaleur doit être gérée avec précision pour rester efficace.

• La production instantanée réduit l’encombrement et simplifie l’installation.
• Le stockage améliore la stabilité de température lors des pics de demande.
• Le ballon convient mieux aux foyers avec plusieurs usages simultanés.
• Le système instantané reste pertinent pour une consommation plus modérée.

Dans une maison de trois ou quatre personnes, le ballon apporte souvent un vrai gain de confort. Vous pouvez lancer une douche, puis faire fonctionner un robinet sans sentir la température chuter aussitôt. À l’inverse, un logement occupé par une seule personne supporte plus facilement la production instantanée. Le bon choix dépend donc de la demande réelle, du volume de stockage et de la stabilité recherchée pour l’eau chaude sanitaire.

Les atouts de l’eau chaude instantanée

L’eau chaude instantanée plaît par sa réactivité. La chaudière produit la chaleur au fil de la demande, ce qui évite un stockage permanent. Ce fonctionnement réduit certains volumes techniques et limite les pertes liées au maintien en température. Pour un petit logement, c’est souvent une solution simple et efficace, à condition que la demande reste raisonnable et que le débit soit suffisant.

Les bénéfices d’un réservoir de stockage bien dimensionné

Un réservoir bien dimensionné stabilise la température et absorbe les variations de consommation. La chaudière peut alors travailler par cycles plus réguliers, ce qui améliore le confort sanitaire. Si la capacité correspond aux besoins, le système supporte mieux les usages simultanés et évite les fluctuations brusques. C’est souvent la meilleure option quand la famille souhaite plus de souplesse au quotidien.

Régulation, pression et entretien d’un ensemble performant

La régulation d’une chaudière repose sur la pression, la température et la demande de chaleur. Quand la pression descend trop bas, le fonctionnement devient moins stable et le chauffage peut perdre en efficacité. Quand elle monte trop, le circuit doit être vérifié. Le thermostat et la sonde guident la chaudière, tandis que la vanne répartit la priorité entre chauffage et sanitaire. Dans un ensemble bien réglé, la chaudière répond vite sans surconsommer.

Pour garder un fonctionnement fiable, cinq contrôles sont utiles au quotidien : vérifier la pression, observer la température, écouter le brûleur, surveiller la vanne et contrôler le filtre. Si le circuit manque d’eau, un remplissage peut être nécessaire avant de purger les radiateurs. Si l’air s’accumule, la circulation baisse et la chaudière travaille plus. Un entretien régulier aide aussi à préserver la combustion et la sécurité de l’ensemble.

• Vérifier la pression du circuit au moins une fois par mois.
• Contrôler la température de départ et de retour sur la chaudière.
• Observer le brûleur pour repérer une combustion irrégulière.
• Nettoyer ou surveiller le filtre selon les préconisations du système.
• Purger les radiateurs si le chauffage devient moins homogène.

La priorité entre chauffage et eau chaude dépend de la régulation interne de la chaudière. Quand la demande sanitaire augmente, la chaudière peut basculer temporairement pour servir le ballon, puis revenir au chauffage. Cette logique évite les conflits de fonctionnement et protège la chaleur disponible. En gardant une pression correcte, un thermostat cohérent et un circuit propre, vous prolongez la fiabilité de l’ensemble et vous limitez les pannes évitables.

Comprendre la pression idéale dans le circuit

La pression idéale dans le circuit garantit une circulation correcte de l’eau. Si elle est trop basse, la chaudière peut se mettre en défaut ou chauffer moins bien. Si elle est trop haute, le système peut subir des contraintes inutiles. La bonne pratique consiste à surveiller le manomètre, à remplir si nécessaire et à purger l’air quand le chauffage devient bruyant ou irrégulier.

Les bons réflexes pour garder une chaudière fiable

Une chaudière fiable demande un suivi simple mais régulier. Il faut surveiller la pression, vérifier le filtre, écouter la combustion et garder un œil sur les variations de température. Si le fonctionnement devient moins stable, mieux vaut intervenir tôt plutôt que d’attendre une panne. Ces gestes préservent le circuit, améliorent le confort et maintiennent la chaudière dans de bonnes conditions d’usage.

FAQ – Questions fréquentes sur le fonctionnement et le schéma

Comment reconnaître un système avec ballon sur un schéma de chaudière gaz

Un système avec ballon se repère à la présence d’un réservoir relié à la chaudière. Le schéma montre souvent un circuit sanitaire distinct, une vanne de bascule et des liaisons vers le chauffage. Si le ballon apparaît à côté de la chaudière, la production d’eau chaude n’est pas seulement instantanée.

Quelle différence entre production instantanée et stockage d’eau chaude

La production instantanée chauffe l’eau au moment de la demande, alors que le stockage garde une réserve prête à l’emploi. Avec une chaudière et un ballon, la température reste plus stable quand plusieurs usages se succèdent. Sans stockage, la réactivité est bonne, mais la marge de confort est plus limitée.

Pourquoi la pression du circuit doit-elle rester stable

La pression doit rester stable pour assurer une bonne circulation dans le chauffage. Si elle chute, la chaudière peut fonctionner moins bien et le circuit perd en efficacité. Une pression trop variable signale souvent un besoin de remplissage, de purge ou de vérification du système.

Quel est le rôle de l’échangeur dans le chauffage et l’eau sanitaire

L’échangeur transfère la chaleur produite par la chaudière vers l’eau du circuit ou vers l’eau sanitaire. Il permet de séparer les usages tout en gardant un fonctionnement efficace. Sans lui, la production de chaleur et la distribution d’eau chaude ne seraient pas aussi bien maîtrisées.

Comment savoir si une chaudière murale convient à mon logement

Une chaudière murale convient si votre logement manque de place et si vos besoins restent modérés. Elle s’intègre bien dans une pièce technique compacte et peut suffire pour une consommation standard. Si la demande augmente fortement, il faut regarder la capacité disponible et l’intérêt d’un ballon.

Quels signes montrent qu’un entretien devient nécessaire

Un entretien devient nécessaire si la chaudière chauffe moins bien, si la pression varie souvent ou si le brûleur semble moins régulier. Des bruits inhabituels, une eau moins stable ou un chauffage moins homogène sont aussi des signaux utiles. Mieux vaut agir tôt pour préserver le fonctionnement.
