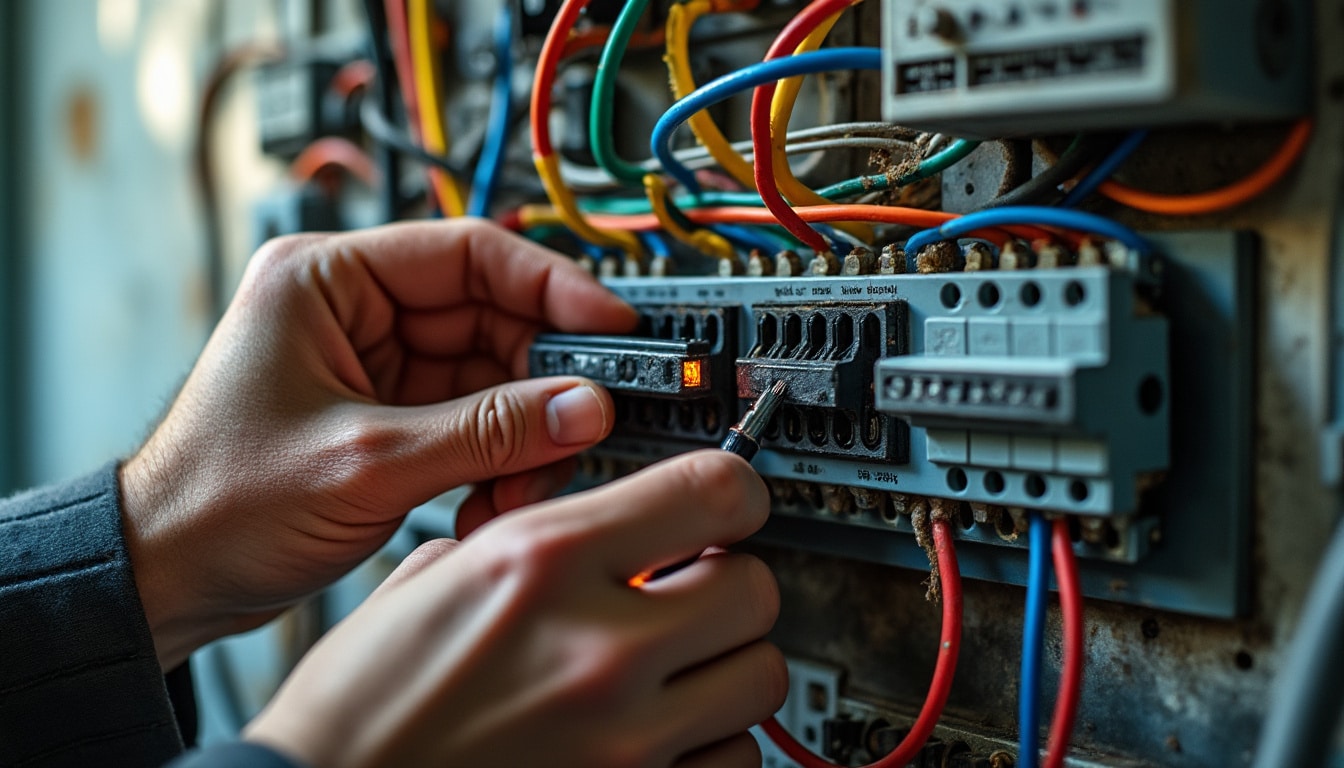

Tableau électrique secondaire : guide complet pour sécuriser votre installation

Gérer efficacement votre installation électrique est bien plus qu’une simple précaution : c’est une nécessité pour garantir la sécurité et la performance de votre habitat. Dans cette optique, le tableau électrique secondaire constitue un élément clé souvent sous-estimé. Que vous envisagiez une rénovation ou une extension de votre maison, ce dispositif facilite l’organisation et la protection des circuits électriques. Il assure une répartition claire et sécurisée, évitant ainsi les surcharges et les risques d’incidents. Comprendre le rôle et le fonctionnement du tableau électrique secondaire est donc essentiel pour optimiser votre installation et prévenir tout dysfonctionnement électrique.

Le tableau électrique secondaire, aussi appelé tableau divisionnaire, désigne un panneau de commande complémentaire dans une installation électrique. Il permet d’isoler et de gérer distinctement plusieurs zones électriques, offrant une meilleure maîtrise des circuits et une sécurité renforcée. Ce dispositif est particulièrement utile dans les grandes habitations ou locaux professionnels où la complexité des installations nécessite une organisation fine. En assurant une distribution adaptée, il facilite la maintenance et garantit une protection efficace contre les risques électriques.

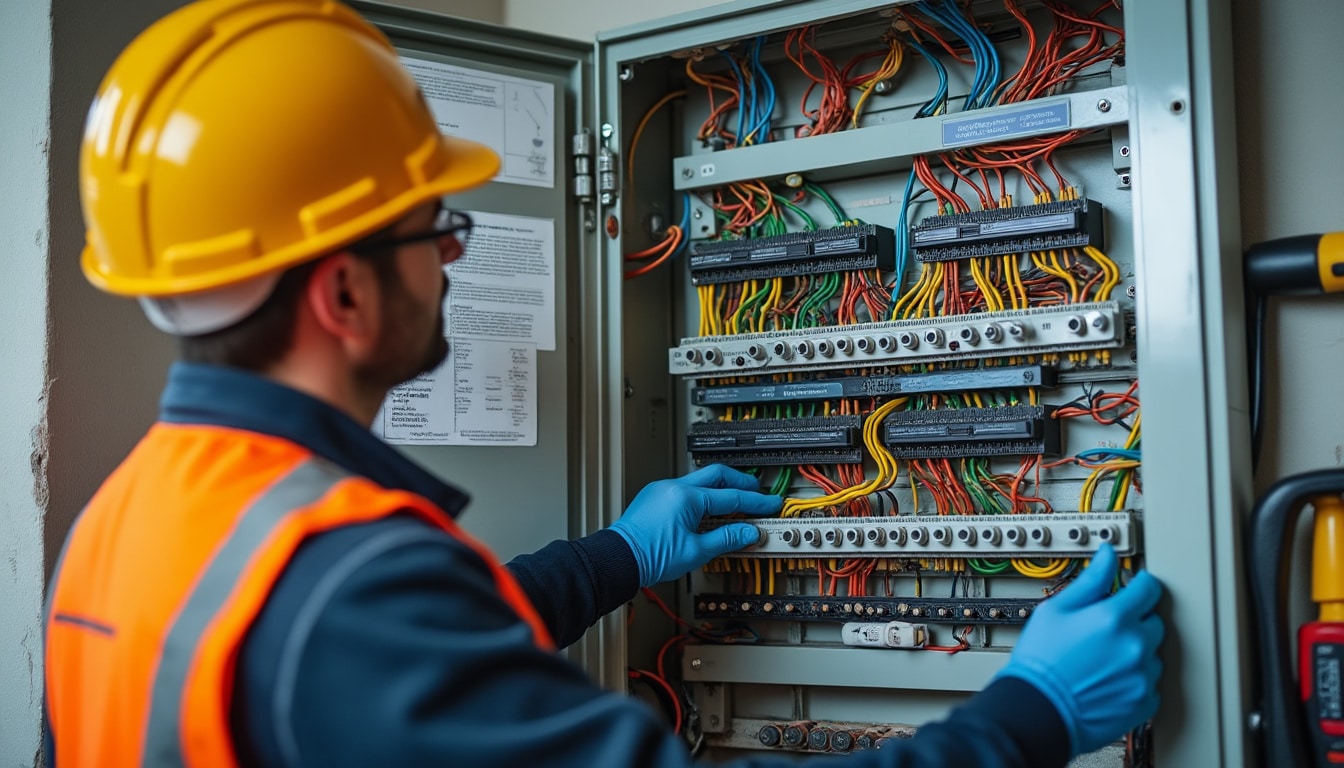

Comprendre le fonctionnement et l’utilité du tableau divisionnaire

Définition précise du tableau électrique secondaire

Le tableau électrique secondaire représente une extension du tableau principal d’une installation électrique. Il s’agit d’un panneau dédié à la répartition et à la protection des circuits dans une zone spécifique d’un bâtiment. Contrairement au tableau principal, qui centralise l’alimentation générale, le tableau divisionnaire se concentre sur une partie précise, comme un étage, un garage, ou une dépendance. Cette organisation permet une gestion modulable et un contrôle plus précis des différents circuits électriques, améliorant ainsi la sécurité de l’ensemble.

En pratique, le tableau secondaire est équipé de dispositifs de protection comme les disjoncteurs et les interrupteurs différentiels, adaptés aux besoins de la zone qu’il dessert. Son installation est essentielle dès lors que l’on souhaite séparer les circuits pour des raisons de sécurité ou de praticité, notamment lors de rénovations ou d’extensions. Ainsi, il garantit une meilleure organisation et une protection accrue des équipements électriques. Pour approfondir ce sujet, consultez notre guide sur schéma installation triphasé domestique.

Rôle dans la gestion et la répartition des circuits électriques

Le tableau divisionnaire joue un rôle clé dans la gestion efficace des circuits électriques d’une installation. Il sert à :

• Répartir l’alimentation électrique en fonction des besoins spécifiques de chaque espace, évitant les surcharges sur un seul tableau.
• Assurer la sécurité en isolant les circuits sensibles et en facilitant le déclenchement des protections en cas de défaut.

Grâce à cette répartition, chaque circuit peut être contrôlé indépendamment, ce qui facilite les interventions et la maintenance. De plus, la présence d’un tableau secondaire améliore la sécurité globale en limitant les risques de panne généralisée. Cette organisation optimise la performance de votre installation électrique tout en respectant les normes en vigueur.

Pourquoi installer un tableau divisionnaire dans votre habitation ?

Gestion optimisée des circuits électriques selon les espaces

Installer un tableau secondaire dans votre habitation permet une gestion fine des circuits électriques, adaptée aux différentes zones de votre logement. Par exemple, séparer les circuits du sous-sol de ceux du rez-de-chaussée évite les surcharges et facilite les interventions ciblées. Cette organisation garantit que chaque espace dispose de protections adaptées à ses usages spécifiques, renforçant ainsi la sécurité et la fiabilité de l’installation.

En divisant l’installation entre plusieurs tableaux, vous limitez les risques de coupures totales, car un problème dans une zone n’impacte pas les autres. Cette approche est particulièrement utile dans les grandes maisons ou les bâtiments comportant des annexes, où les besoins électriques varient selon les espaces.

Extension et rénovation facilitée grâce au tableau secondaire

L’ajout d’un tableau divisionnaire est une solution pratique lors d’une extension ou d’une rénovation électrique. Il permet d’intégrer facilement de nouveaux circuits sans surcharger le tableau principal. Cette modularité facilite l’adaptation de votre installation aux évolutions de votre habitat, comme l’ajout d’un garage, d’une piscine ou d’une dépendance.

• Permet une extension progressive sans refaire entièrement le tableau principal.
• Facilite la rénovation en isolant les circuits des anciennes installations.
• Assure une meilleure sécurité grâce à une répartition ciblée des protections.

En résumé, le tableau secondaire offre une flexibilité indispensable pour gérer efficacement l’évolution des besoins électriques de votre habitation, tout en garantissant la sécurité de l’ensemble.

Comment bien choisir le matériel pour équiper son tableau électrique secondaire ?

Types de tableaux et nombre de modules adaptés

Le choix du tableau pour votre installation doit s’appuyer sur plusieurs critères essentiels. Tout d’abord, la taille du tableau, exprimée en nombre de modules, doit correspondre au nombre de circuits à protéger. Par exemple, pour une maison moyenne, un tableau de 12 à 24 modules est souvent suffisant. Ensuite, il faut choisir entre un tableau encastré ou en saillie selon la configuration de votre local. Enfin, le tableau doit être conforme aux normes en vigueur, notamment la NF C 15-100, qui garantit la sécurité des installations électriques en France.

Un tableau bien dimensionné facilite l’ajout futur de circuits et évite les surcharges. De plus, opter pour un modèle pré-équipé ou modulaire permet une installation plus rapide et sécurisée, avec des composants compatibles et testés.

Sélection des disjoncteurs et autres dispositifs de protection

Les disjoncteurs et interrupteurs différentiels jouent un rôle crucial dans la protection des circuits. Pour choisir ces composants, il est important de :

• Prendre en compte le calibre du disjoncteur adapté à la puissance du circuit (ex : 16 A pour l’éclairage, 20 A pour une prise standard).
• Utiliser des interrupteurs différentiels avec un seuil de déclenchement adapté, généralement 30 mA, pour assurer la sécurité des personnes.

Ces protections doivent être compatibles avec le tableau choisi et respectent la réglementation en vigueur pour garantir une installation fiable et sécurisée.

Guide étape par étape pour installer un tableau électrique secondaire en toute sécurité

Étapes détaillées de pose et raccordement

Installer un tableau divisionnaire nécessite de suivre plusieurs étapes clés pour garantir la sécurité et la conformité de l’installation :

1. Couper l’alimentation générale avant toute intervention pour éviter tout risque d’électrocution.
2. Fixer solidement le tableau au mur, en respectant la hauteur recommandée entre 1,40 m et 1,70 m pour faciliter l’accès.
3. Raccorder le câble d’alimentation principal provenant du tableau principal au disjoncteur d’alimentation du tableau secondaire.
4. Brancher chaque circuit secondaire sur les disjoncteurs correspondants dans le tableau divisionnaire.
5. Vérifier toutes les connexions et s’assurer de la bonne polarité et de la continuité des masses.

Respecter ces étapes garantit une pose sécurisée et fonctionnelle, essentielle pour la durabilité de votre installation électrique.

Conseils pratiques pour l’emplacement idéal du tableau secondaire

Le choix de l’emplacement du tableau électrique secondaire est crucial. Il doit être accessible facilement tout en étant protégé des risques d’humidité et de chocs. Voici quelques conseils :

• Installer le tableau dans un local sec, à l’abri des projections d’eau, comme un cellier ou un garage.
• Éviter les zones de passage fréquent ou les endroits exposés à la chaleur excessive.
• Privilégier une hauteur d’installation ergonomique pour faciliter la manipulation des interrupteurs.
• Assurer un espace libre devant le tableau d’au moins 60 cm pour permettre un accès sûr en cas d’intervention.
• Respecter les distances minimales par rapport aux éléments inflammables et aux sources d’humidité.

Les règles et normes électriques à respecter pour un tableau divisionnaire conforme

Normes électriques en vigueur pour le tableau secondaire

Pour garantir la sécurité et la conformité de votre installation, plusieurs normes et règles doivent être respectées lors de l’installation d’un tableau divisionnaire :

• La norme NF C 15-100, qui fixe les obligations techniques pour les installations électriques domestiques.
• L’obligation d’utiliser des dispositifs différentiels de sensibilité 30 mA pour la protection des personnes.
• Le respect des sections minimales des câbles selon la puissance des circuits.
• La nécessité d’un accès sécurisé et d’une bonne identification des circuits dans le tableau.

Obligations légales et règles de sécurité à respecter

Les exigences réglementaires imposent des règles strictes pour l’installation d’un tableau secondaire, notamment :

Le non-respect de ces normes peut entraîner des risques graves pour la sécurité et des sanctions en cas de contrôle. Il est donc crucial de bien se conformer à la réglementation en vigueur.

Aspects techniques : choix du disjoncteur, section de câble et précautions indispensables

Quel disjoncteur pour alimenter le tableau secondaire ?

Le choix du disjoncteur d’alimentation est une étape technique majeure. Pour sélectionner le bon calibre, il faut :

• Évaluer la puissance maximale attendue sur le tableau secondaire, généralement exprimée en kilowatts ou en ampères.
• Choisir un disjoncteur tétrapolaire adapté à la puissance, souvent entre 16 A et 63 A selon les besoins.
• Préférer un disjoncteur à courbe C qui convient à la plupart des installations domestiques.

Un disjoncteur sous-dimensionné peut provoquer des coupures fréquentes, tandis qu’un disjoncteur trop puissant ne protègera pas suffisamment l’installation. Il est donc important d’ajuster précisément ce choix pour la sécurité.

Quelle section de câble choisir pour une alimentation sécurisée ?

La section des câbles reliant le tableau principal au tableau secondaire doit être choisie en fonction de la puissance à alimenter et de la longueur du câble pour éviter les pertes et surchauffes :

• Utiliser une section minimale de 6 mm² pour une alimentation jusqu’à 32 A sur une distance courte.
• Augmenter la section à 10 mm² ou plus pour des installations plus longues ou des puissances supérieures.

Le raccordement doit être réalisé avec soin, en respectant la polarité et en s’assurant que les connexions sont bien serrées pour éviter tout risque de surchauffe. Ces précautions sont indispensables pour garantir la sécurité de votre installation.

FAQ – Réponses claires pour mieux comprendre le tableau électrique secondaire

Qu’est-ce qu’un tableau électrique secondaire exactement ?

Un tableau électrique secondaire est un panneau de distribution qui complète le tableau principal, permettant de gérer et protéger les circuits d’une zone spécifique d’une installation électrique.

Pourquoi est-il important d’ajouter un tableau divisionnaire ?

Il optimise la gestion des circuits, facilite les extensions et améliore la sécurité en isolant les différents espaces de votre habitation.

Quels sont les risques si le tableau secondaire n’est pas conforme aux normes ?

Les risques incluent les surcharges, les courts-circuits, et un danger accru d’incendie ou d’électrocution, sans compter les sanctions légales.

Comment choisir le bon disjoncteur pour le tableau secondaire ?

Il faut adapter le calibre du disjoncteur à la puissance maximale prévue et privilégier un disjoncteur à courbe C pour une protection efficace.

Peut-on installer soi-même un tableau électrique secondaire en toute sécurité ?

Si vous avez des compétences en électricité, c’est possible en respectant les normes, mais il est recommandé de faire appel à un professionnel pour garantir la sécurité.

Quelle est la différence entre tableau principal et tableau secondaire ?

Le tableau principal centralise l’alimentation globale, tandis que le tableau secondaire répartit et protège les circuits dans des zones spécifiques.
